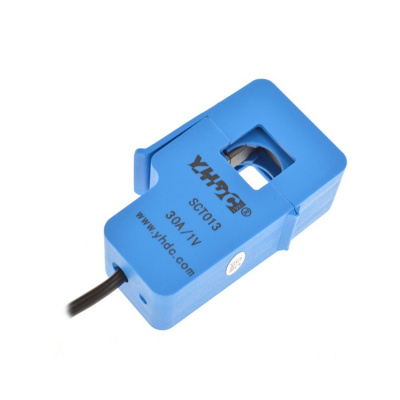

Sensor de Corriente - SCT013 Hall

Información Útil

Los transformadores de corriente (TC) son sensores que se utilizan para medir la corriente alterna. Son particularmente útiles para medir el consumo de electricidad de un edificio entero (o generación según sea el caso).

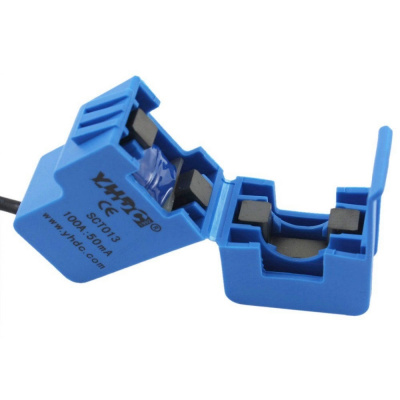

El tipo de núcleo dividido, es particularmente adecuado para el uso en proyectos, ya que se puede enganchar directamente a cualquier cable de alta tensión o neutral sin tener que hacer ningún trabajo de alta tensión eléctrica.

Este sensor se puede conectar directamente a Arduino, dado que la entrada analógica lee entre 0 y 5V y la salida del sensor queda entre 0-1V.
Algunos usuarios suelen usar un amplificador para poder aprovechar todo el rango dinámico de entrada al Arduino.

Características Técnicas

• Corriente de entrada: 0-30A AC/1V
• Modo de salida: 0-1V
• No linealidad: ± 1%
• Resistencia Grado: Grado B
• Temperatura de trabajo: -25°/+70 °C
• Rigidez dieléctrica (entre la cáscara y la salida): 6000 VAC/1min 5mA
• Longitud del cable: 1.18m (puede variar)
• Tamaño: 57mm x 32mm x 21mm
