Introducción

Un relé es un dispositivo electromecánico que permite a un procesador controlar cargas a un nivel tensión o intensidad muy superior a las que su electrónica puede soportar.

Por ejemplo, con una salida por relé podemos encender o apagar cargas de corriente alterna a 220V e intensidades de 10A, lo cual cubre la mayoría de dispositivos domésticos que conectamos en casa a la red eléctrica.

Las salidas por relé son muy frecuentes en el campo de la automatización de procesos, y casi todos los autómatas incluyen salidas por relé para accionar cargas como motores, bombas, climatizadores, iluminación, o cualquier otro tipo de instalación o maquinaria.

Físicamente un relé se comporta como un interruptor "convencional" pero que, en lugar de accionarse manualmente, es activado de forma electrónica. Los relés son aptos para accionar cargas tanto de corriente alterna como continua.

Al ser dispositivos electromecánicos que requieren el movimiento de componentes interno para su funcionamiento el tiempo de conmutación de un relé es elevado, del orden de 10ms.

Como consecuencia los relés no pueden usarse con una señal PWM, ni otro tipo de señales de frecuencia media-alta. En caso de tener está necesidad deberéis usar otro dispositivo, como un transistor BJT, un MOSFET o relés de estado sólido, en función de las características de vuestro proyecto.

La vida útil del dispositivo está determinada por el número de conmutaciones. Sin embargo, típicamente es del orden de 100.000 a 1.000.000 de conmutaciones por lo que en un uso normal son componentes duraderos y fiables.


¿Cómo funciona un relé?

El circuito primario de un relé, que recibe la señal de la electrónica de baja tensión, está formado por una bobina arrollada a un núcleo metálico, formando un electroiman.

El circuito secundario, encargado de alimentar la carga, está formado por unos contactos eléctricos instalados en láminas de metal flexible.

Todos los elementos están fijados a una base aislante y rodeados de una envolvente, que impiden que exista el contacto eléctrico entre los distintos terminales o con el exterior.

De estos contactos uno o dos son contactos fijos, mientras que el restante es un contacto móvil encargado de cerrar el circuito con uno de los contactos fijos.

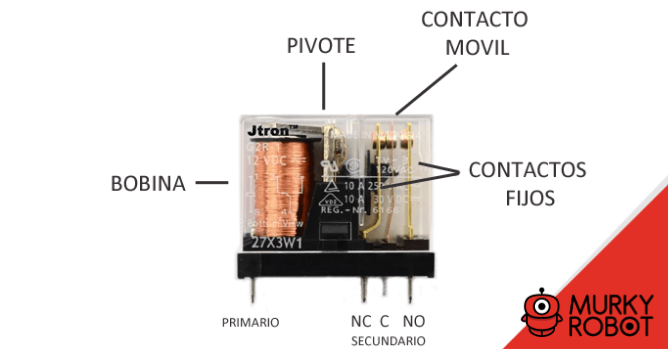

Estructura de un Relé
Estructura de un Relé

Los relés normalmente disponen de tres contactos en el secundario C (común), NO (normalmente abierto) y NC (normalmente cerrado). Pero también encontramos modelos que prescinden del terminal NC.

Te puede interesar

Conexión eléctrica

En caso de usar una placa comercial el montaje es realmente sencillo. En primer lugar alimentamos la electrónica del módulo Vcc y GND a Vcc y GND de Arduino mediante los terminales existentes.

Por otro lado conectamos la carga a la bornera de tres conexiones. Siempre debemos conectar uno de los polos de la carga al terminal C, que habitualmente es el terminal del medio.

El otro polo de la carga lo conectaremos al terminal NO o NC, dependiendo de si cuando el relé este desactivado queremos que el secundario este abierto (NO), o cerrado (NC).

Finalmente conectamos el pin de señal a una salida digital de Arduino. Si empleamos una placa con varios canales, conectaríamos cada uno de los canales directamente a una salida digital.

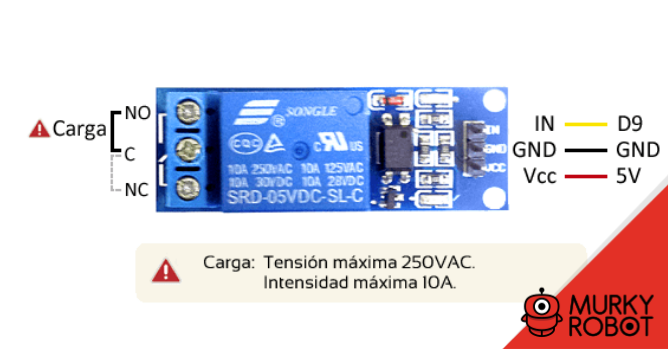

conexion
Conexión de un Rele con Arduino

Código

El código para controlar un relé es sencillo, y solo necesitamos controlar cualquier salida digital tal, la cual esta conectada al modulo.

Por ejemplo, el siguiente código simplemente enciende y apaga la carga en intervalos de 10 segundos.


const int pin = 9;
void setup() {
  Serial.begin(9600);    //iniciar puerto serie
  pinMode(pin, OUTPUT);  //definir pin como salida
}
void loop(){
  digitalWrite(pin, HIGH);   // poner el Pin en HIGH
  delay(10000);               // esperar un segundo
  digitalWrite(pin, LOW);    // poner el Pin en LOW
  delay(10000);               // esperar un segundo
}
